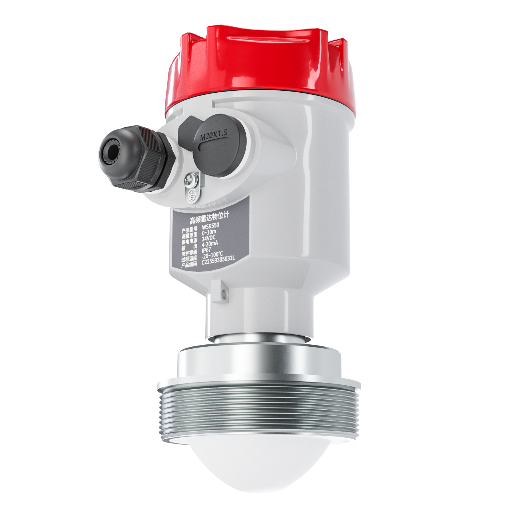

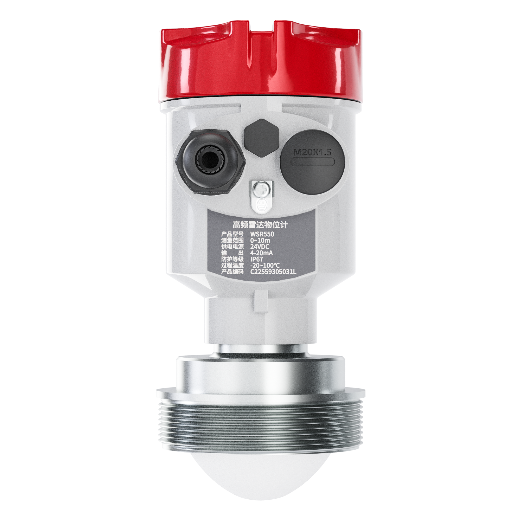

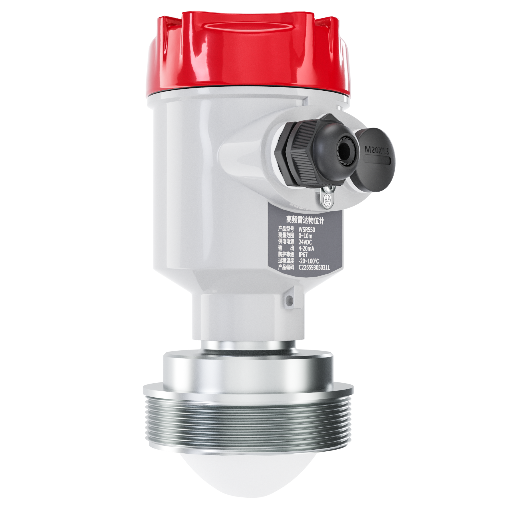

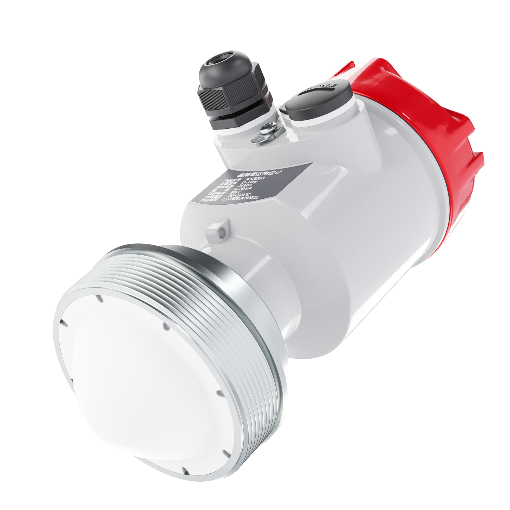

WSR550

80G 雷達物位計

產品簡介:
WSR550 雷達物位計支持四線制和兩線制應用。產品有多個型號，量程可達60m，盲區可以做到8cm。由于它工作頻率更高，波長更短，所以尤其適合固體應用，通過透鏡發射接收電磁波的工作方式，在高粉塵，惡劣溫度環境下具有獨特的優勢。儀表提供法蘭或者螺紋的連接方式，使得安裝便捷簡易。

咨詢:0571-87385068

產品特點
產品參數
產品型譜

產品特點:
1. 基于自研的CMOS毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區
2. 5GHz工作帶寬，使產品擁有更高的測量分辨率與測量精度
3. 最小3°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷
4. 波長更短，在固體表面具有更好的反射特性，因而不需要特別的使用萬向法蘭來進行瞄準
5. 支持遠程調試與遠程升級，減少等待時間，提高工作效率
6. 支持手機藍牙調試，方便現場人員維護

測量范圍	（0.08~10）m /（0.08~20）m /（0.08~30）m /（0.3~60）m
變送輸出	（4~20）mA
通訊輸出	RS485，MODBUS 總線；HART
供電電源	（15~28）VDC；220VAC
過程溫度	（-40~80）℃ /（-40~150）℃ , 其他溫度可定制
準確度	±1mm
分辨率	3cm
電纜入口	M20*1.5 纜塞
防護等級	IP67
外殼材質	鋁合金或不銹鋼
外殼材質	1s

參數名稱	選型碼	說明	備注
系列號	WSR550	80G 雷達物位計
測量介質	A	液體
測量介質	B	固粉
測量范圍	10	10m
	20	20m
	30	30m
	60	60m
	XX	其他
輸出及供電電源	A2	二線制 4-20mA+HART
	SE	4-20mA+RS485，24VDC	僅測量范圍＞ 10m 可選
	B3	二線制 4-20mA+HART+ 藍牙
	B5	4-20mA+RS485+ 藍牙，24VDC	僅測量范圍＞ 10m 可選
	B4	二線制 4-20mA+HART+ 藍牙，220VAC	雙腔外殼
	B6	4-20mA+RS485+ 藍牙，220VAC	僅測量范圍＞ 10m 可選 , 雙腔外殼
過程連接	LB	G1 1/2 螺紋	僅測量范圍≤ 20m 可選，僅可測液體，僅可選耐熱 80℃
	LE	G3 1/2 螺紋
	FP	HG/T20592 PN10 DN50	僅測量范圍＜ 30m 可選，僅可選耐熱 80℃
	FQ	HG/T20592 PN10 DN80
	FR	HG/T20592 PN10 DN100
	FS	HG/T20592 PN10 DN125
	FT	HG/T20592 PN10 DN150
	FU	HG/T20592 PN10 DN80 萬向
	FV	HG/T20592 PN10 DN100 萬向
	FW	HG/T20592 PN10 DN150 萬向
	XX	其他
天線及過程連接材質	1	聚四氟乙烯 PTFE，304SS	法蘭厚度 12mm 厚
	2	聚四氟乙烯 PTFE，316LSS	法蘭厚度 12mm 厚
	3	聚四氟乙烯 PTFE	法蘭厚度 14mm 厚
	9	其他	萬向法蘭最小 ND65
耐熱溫度	TC	-40-80℃
	TF	-40-150℃	G3 1/2 螺紋、萬向、DN80 以上的法蘭款可選
	XX	其他
電氣接口，外殼材質及防護等級	WH	M20×1.5 纜塞，鋁合金，IP67
電氣接口，外殼材質及防護等級	XX	其他
附加功能（非必選）
配件	EJ	塑料 ABS 吹掃器	僅 G3 1/2 螺紋和萬向法蘭可選
配件	EM	安裝支架 304SS
