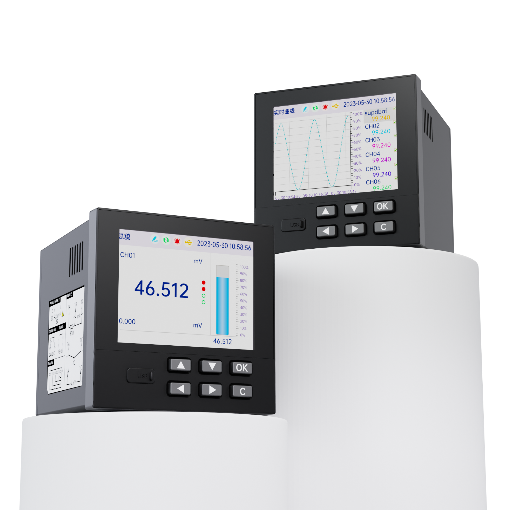

3.5英寸TFT真彩全視角液晶顯示屏，高清晰LED背光
標配64MB內存，可選配96M、128M大內存
RS485通訊接口-標準ModbusRTU
支持在線固件升級，可通過U盤或485接口進行固件在線升級
支持開機界面自定義寫入功能
支持顯示畫面截圖功能
內置中英雙語，自由切換
可設置中文位號組態
顯示 | 3.5 英寸 TFT 真彩液晶顯示屏 |
輸出規格 | 4 路繼電器報警輸出、150mA 配電輸出 ( 選配 ) |
精度等級 | 0.2%F.S |
記錄間隔 | 1s~60min 可選 |
輸入規格 | 電壓：(0~5)V、(1~5)V、(0~10)V、(0~20)mV (-20~20)mV、(0~100)mV 電流：(0~10)mA、(0~20)mA、(4~20)mA 熱電偶：B、E、J、K、S、T、N、R、WRe5- 26、WRe3-25 熱電阻：Pt100、Cu50、Pt1000 （特殊型號熱電阻可定制） |
儲存容量 | 64M/96M/128M |
儲存時間 | 至少 18 天 ( 具體根據記錄時間間隔確定 ) |
采樣周期 | 1s |
通訊方式 | 1 路 RS485 通訊接口,采用 Modbus 通訊協議 |
開孔尺寸 | 92+1 ×92+1 mm |
輸出規格 | 4 路報警輸出和 1 路配電輸出 ( 選配 ) |
供電 | (85~264)VAC，(47~63)Hz;24VDC±10% |
參數名稱 | 選型碼 | 說明 | 備注 |
系列號 | RN3000 | 無紙記錄儀 | USB轉存功能 |
輸入通道 | 01 | 1 | |
02 | 2 | ||
04 | 4 | ||
06 | 6 | ||
08 | 8 | ||
10 | 10 | ||
12 | 12 | ||
16 | 16 | 變送輸出，最多可做12路 | |
18 | 18 | 變送輸出，最多可做12路 | |
XX | 其他 | ||
變送輸出 | 00 | 無 | |
1A | 1路4-20mA | ||
2A | 2路4-20mA | ||
4A | 4路4-20mA | ||
XX | 其他 | ||
通訊輸出 | R1 | RS485 | |
SPST繼電器輸出 | 02 | 2路 | |
04 | 4路 | ||
存儲容量 | 1 | 64MB | |
2 | 128MB | ||
運算功能 | 0 | 無 | |
C | 溫度補償+流量累積 | 最多支持4路 | |
供電及配電輸出 | E1 | 220VAC,1路24ADC | （85-264）VAC |
C1 | 24VDC.1路24VDC |
