安裝簡便，內置接地電極
操作便捷，配反向流指示
測量精準，100% 裝置標定

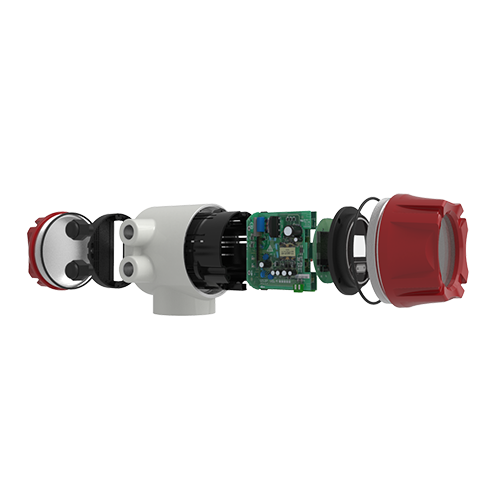

使用安全，獨立接線腔室
智能診斷，搭載空管檢測技術
公稱口徑 | DN10~DN1000 |
準確度 | ±0.5%FS |
負載 | ≤ 750Ω |
通訊輸出 | RS485，Modbus-RTU 通訊協議 |
供電電源 | (100~240)VAC，50/60Hz / (20~28)VDC |
環境溫度 | （-10~55）℃ |
存儲溫度 | （-20~55）℃ |
防護等級 | IP65 |
電氣接口 | M20*1.5 纜塞 |
安裝方式 | 法蘭 / 卡箍 |
過程壓力 | DN10~DN250：PN<1.6MPa；DN300~DN1000：PN<1.0MPa |
參數名稱 | 選型碼 | 說明 | 備注 |
系列號 | LDG-SUP-A100 | 電磁流量計 | 全口徑標配接地柱 |
公稱通徑 | 15 | DN15(1/2") | 公稱壓力默認 PN16 |
20 | DN20(3/4") | ||
25 | DN25(1") | ||
32 | DN32(1.25") | ||
40 | DN40(1.5") | ||
50 | DN50(2") | ||
65 | DN65(2.5") | ||
80 | DN80(3") | ||
1C | DN100(4") | ||
1E | DN125(5") | ||
1G | DN150(6") | ||
2C | DN200(8") | ||
2G | DN250(10") | ||
3C | DN300(12") | 公稱壓力默認 PN10 | |
3G | DN350(14") | ||
4C | DN400(16") | ||
4G | DN450(18") | ||
5C | DN500(20") | ||
6C | DN600(24") | ||
7C | DN700(28") | ||
8C | DN800(32") | ||
9C | DN900(36") | ||
A0 | DN1000(40") | ||
公稱壓力 | J | JB/T 81 法蘭 | |
I | ISO2852 卡箍 | DN15-DN32 為 Φ50.5mm；DN40 為 Φ64mm； DN50 為 Φ76mm。僅以上口徑可 選；材質僅可選 304SS | |
X | 其他 | ||
過程連接材質及本體材質 | B | PN10 | |
C | PN16 | ||
X | 其他 | ||
MC | 碳鋼 CS | ||
M1 | 304SS | ||
XX | 其他 | ||
準確度 | K | 0.5 級 | |
輸出及供電電源 | AA | 4-20mA+ 脈沖 +RS485，220VAC | |
AM | 4-20mA+ 脈沖 +RS485，24VDC | ||
AC | 脈沖 +4-20mA+RS485+SPST，220VAC | 僅分體式可選僅分體式可選 | |
AP | 脈沖 +4-20mA+RS485+SPST，24VDC | ||
電極材料 | M3 | 316LSS | 全口徑三電極 |
MF | 哈氏合金 B | ||
MG | 哈氏合金 C | ||
T1 | 鈦 Ti | ||
T2 | 鉭 Ta | ||
MH | 鉑銥合金 Pt | ||
MJ | 碳化鎢 WC | ||
襯里材料 | N6 | 聚四氟乙烯 PTFE | -10-120℃ |
N1 | 氯丁橡膠 CR | -10-70℃，不可選 DN15-DN40 | |
N2 | 聚氨酯 PU | -10-60℃，僅可選 DN15-DN600 | |
N7 | 特氟龍 F46/FEP | -10-120℃，僅可選 DN15-DN500 | |
電氣接口、外殼材質及防護 等級 | WA | 一體式，M20×1.5 纜塞，鋁合金，IP65 | |
WC | 分體式，M20×1.5 纜塞，鋁合金，IP68 | 轉換器 IP65 | |
分體線纜長度 | 00 | 0m | 僅一體式可選 |
10 | 10m | ||
15 | 15m | ||
20 | 20m | ||
30 | 30m | ||
XX | 其他 | 最長可做 30m | |
附加功能（非必選） | |||
配件 | PB | 配對法蘭碳鋼 CS | 含螺栓及墊片 |
PC | 配對法蘭 304SS | ||
PE | 配對接地環 316LSS | ||
