近日，美儀品牌渦街流量計批量應用于紹興某金屬表面處理加工廠，通過對管道內各分管的蒸汽計量，實現廠區內各個車間的生產效能控制。

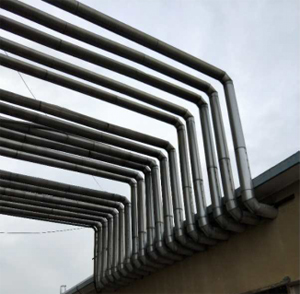

上圖為工廠內從蒸汽鍋爐房送往各個車間的蒸汽管道圖片。每根管道將蒸汽從總管道引出，并送往每一個車間，用以實現車間內加熱加濕以及在部分工序上作為動力，推動設備運行。其控制計量的精髓，在于安裝分管于主管間的渦街流量計：

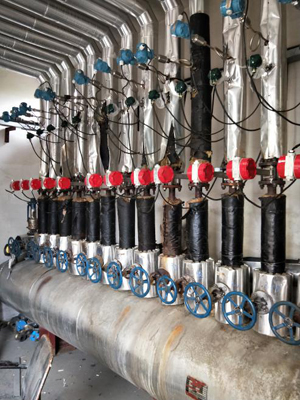

△圖為安裝于蒸汽管道上的分體式渦街流量計
該套系統也是美儀自動化為用戶專門設計的蒸汽計量控制的過程自動化解決方案。整個方案主要通過分體式的渦街流量計測量管道蒸汽，采集蒸汽參數。渦街流量計是一種通過卡門渦街原理制成的流量計量設備，因安裝方便，計量精準，且耐高溫能力出色而被廣泛應用于蒸汽測量過程。采集到的脈沖參數會傳輸?shù)搅髁糠e算儀中，并根據管道上測量的溫度壓力參數，通過溫壓補償?shù)玫綄?shí)時的蒸汽參數。
通過流量積算儀，現場就能精確的了解到一個分支管道的蒸汽使用情況，從而調整閥門開度，以控制每個車間的生產效益的功能。

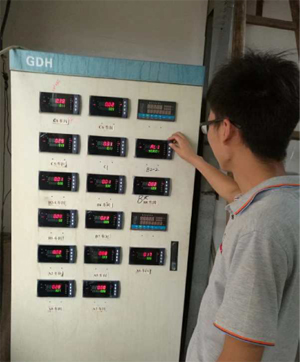

△圖為辦事處陳工為客戶調試積算儀
